Дата: 01.06.2006

Ремонт Свистухинской ГЭС

44-sges-remont-01

Клиент

Ставропольская электрическая генерирующая компания

Объект

Каскад Кубанских ГЭССостоит из Куршавских, Барсучковских и Сенгилеевских групп ГЭС. Их главная функция — водоснабжение и обводнение засушливых земель Ставропольского края и Карачаево-Черкессии и попутное вырабатывание электроэнергии. Является филиалом «РусГидро».

Объёмы работ

  • Наплавка гидроизоляции на кровлю башни: 230 м2
  • АКЗ бетонных труб, стен и опор балкона здания ГЭС: 935 м2
  • Устройство декоративного штукатурного покрытия фасада уравнительной башни: 865 м2
  • Оштукатуривание оборудования шахт турбины и генератора: 60 м2
  • Устройство цементной стяжки внутри уравнительной башни: 230 м2
  • Оштукатуривание внутренних стен башни: 70 м2
  • Вырубка бетона в конструкциях водовода и оборудования: 58 т
  • Демонтаж цементной стяжки внутри уравнительной башни: 15 т
  • Гидроизоляция сливного трубопровода: 260 м2
  • Монтаж прогонов холостого водосброса и водоприемника: 1,00 т
  • Заливка ЖБК в спиральных камерах, коленах отсасывающей трубы, опорном конусе: 55 м3
  • Устройство ЖБ водоотлива из траншей: 800 м3
Процесс

Свистухинская ГЭС построена в 1937 году. Входит в группу Барсучковских ГЭС и является старейшей станцией Каскада Кубанских ГЭС. Относится к деривационному типу, когда станцию возводят не на реке, а на отводе воды от ее русла. При этом необходимый для вырабатывания электроэнергии напор воды создается естественным рельефом местности. В нашем случае ГЭС построили на искусственно созданном Невинномысском канале.

44-sges-remont-p-02

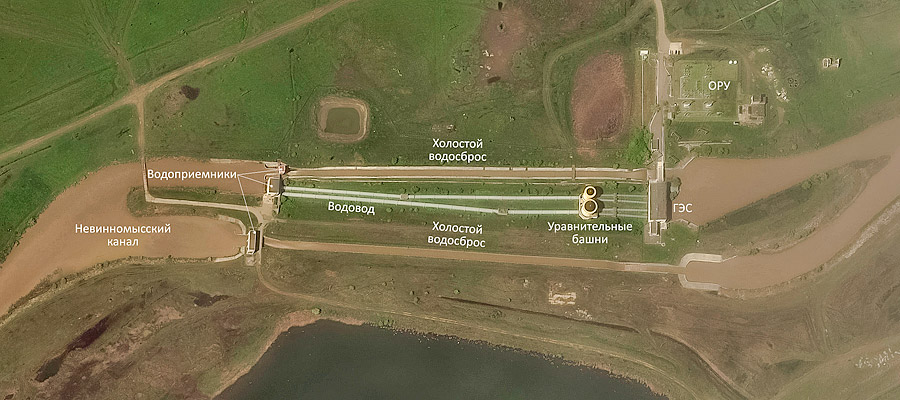

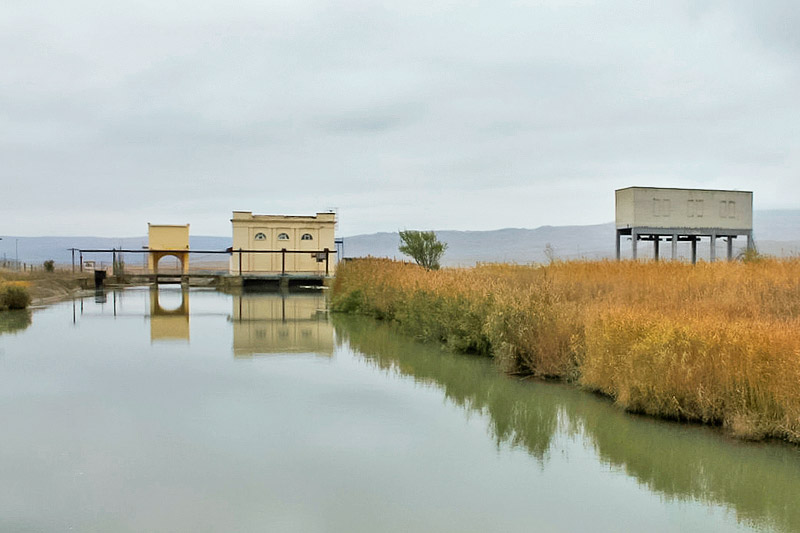

Свистухинская ГЭС начинается с трех водоприемников: средний забирает воду для выработки энергии, левый и правый — для холостого водосброса.

44-sges-remont-p-03
Фото взято из блога Русгидро

Водосброс срабатывает в случаях, когда увеличивается объем воды в канале и возникает угроза его выхода из берегов.

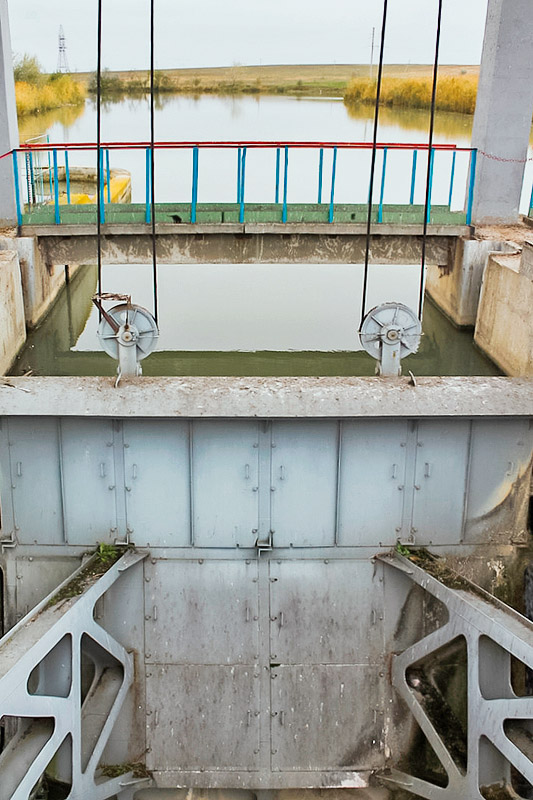

Резкое сбрасывание излишков воды возможно за счет подъема специальной перегородки, которая называется гидрозатвором. В связи с постоянным снижением приточности канала, необходимость в одном гидрозатворе отпала и мы его заварили.

44-sges-remont-p-04
Фото взято из блога Русгидро

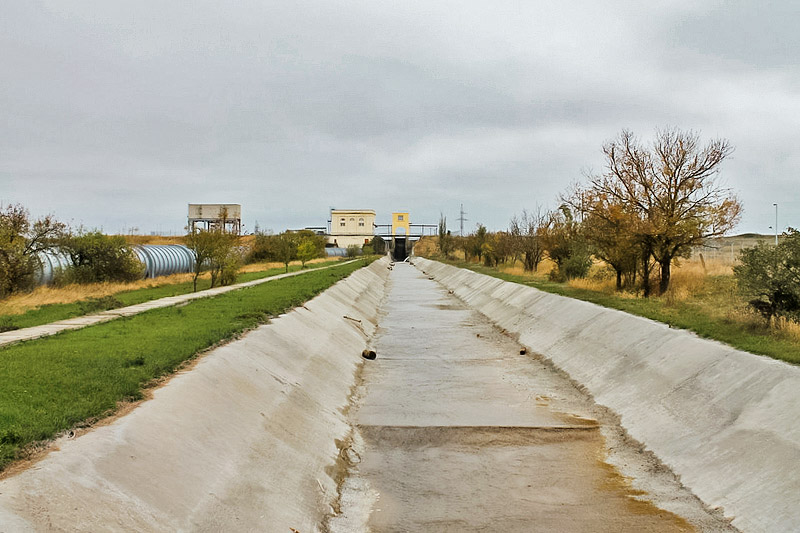

После сбрасывания вода стекает по бетонному водоотливу и возвращается в канал. Со временем любая железобетонная конструкция корродирует, поэтому наша компания восстановила покрытие холостого водосброса.

44-sges-remont-p-05
Фото взято из блога Русгидро

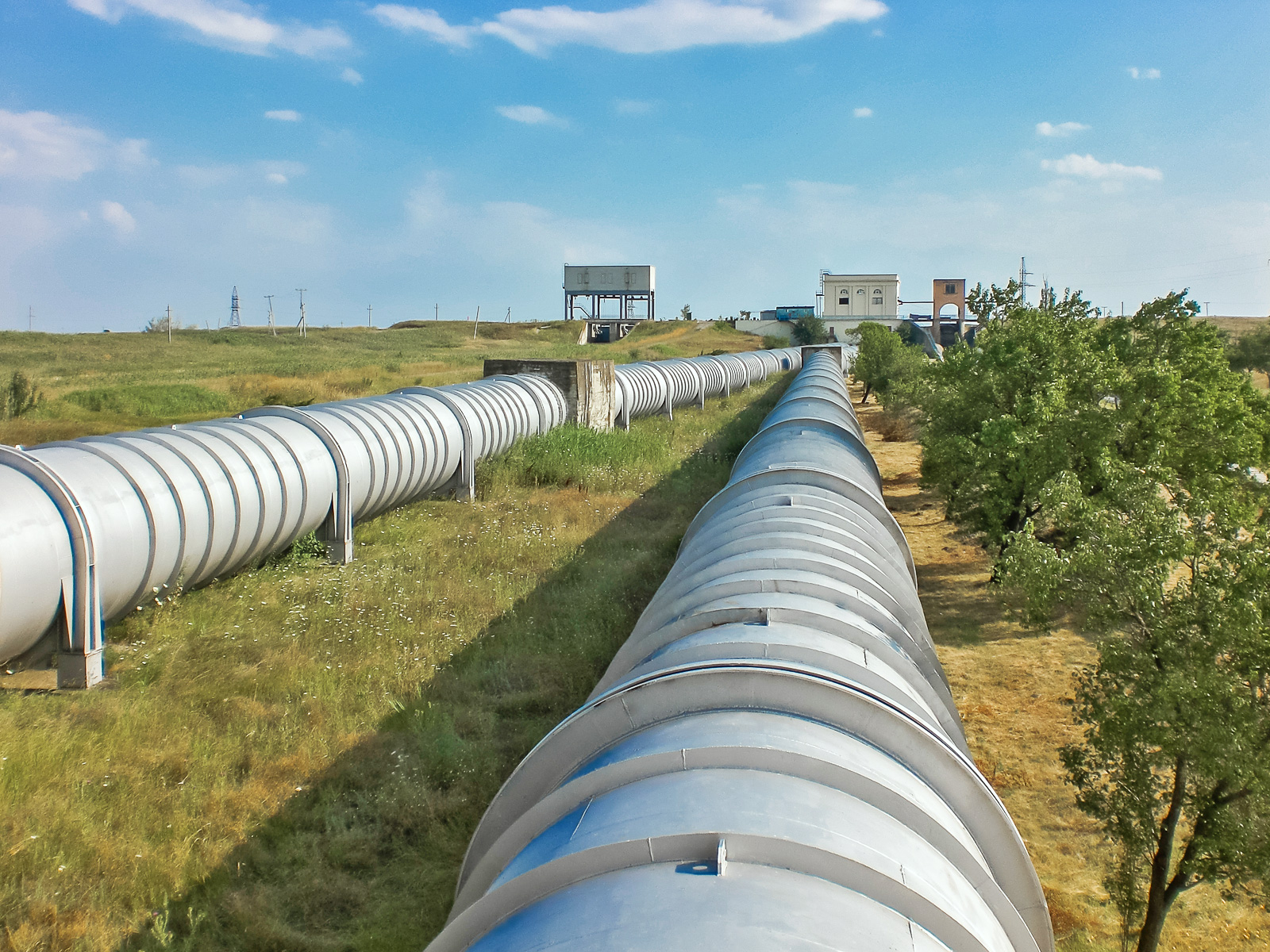

После забора вода попадает в металлические водоводы. Их мы тоже привели в порядок.

44-sges-remont-p-06

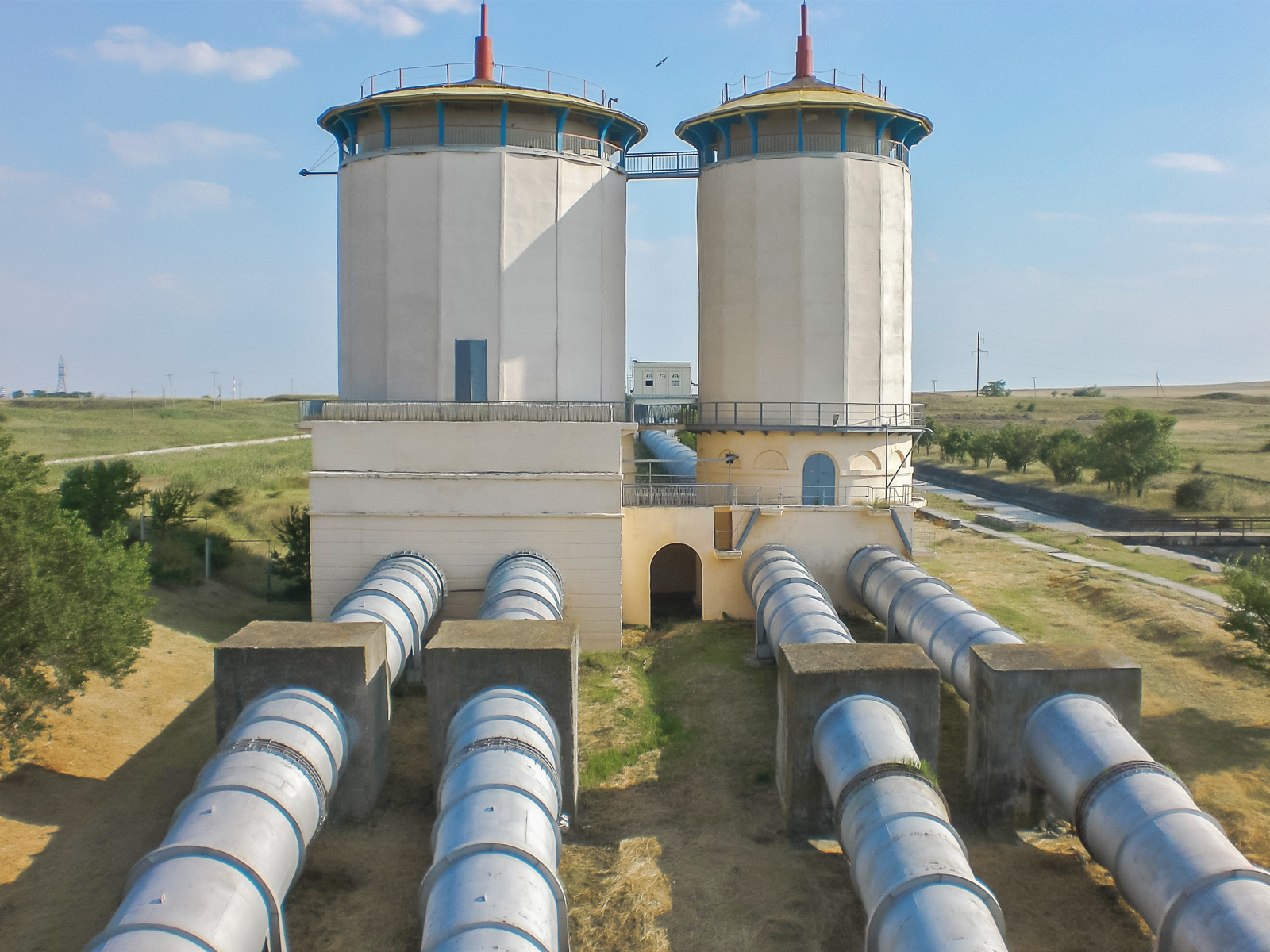

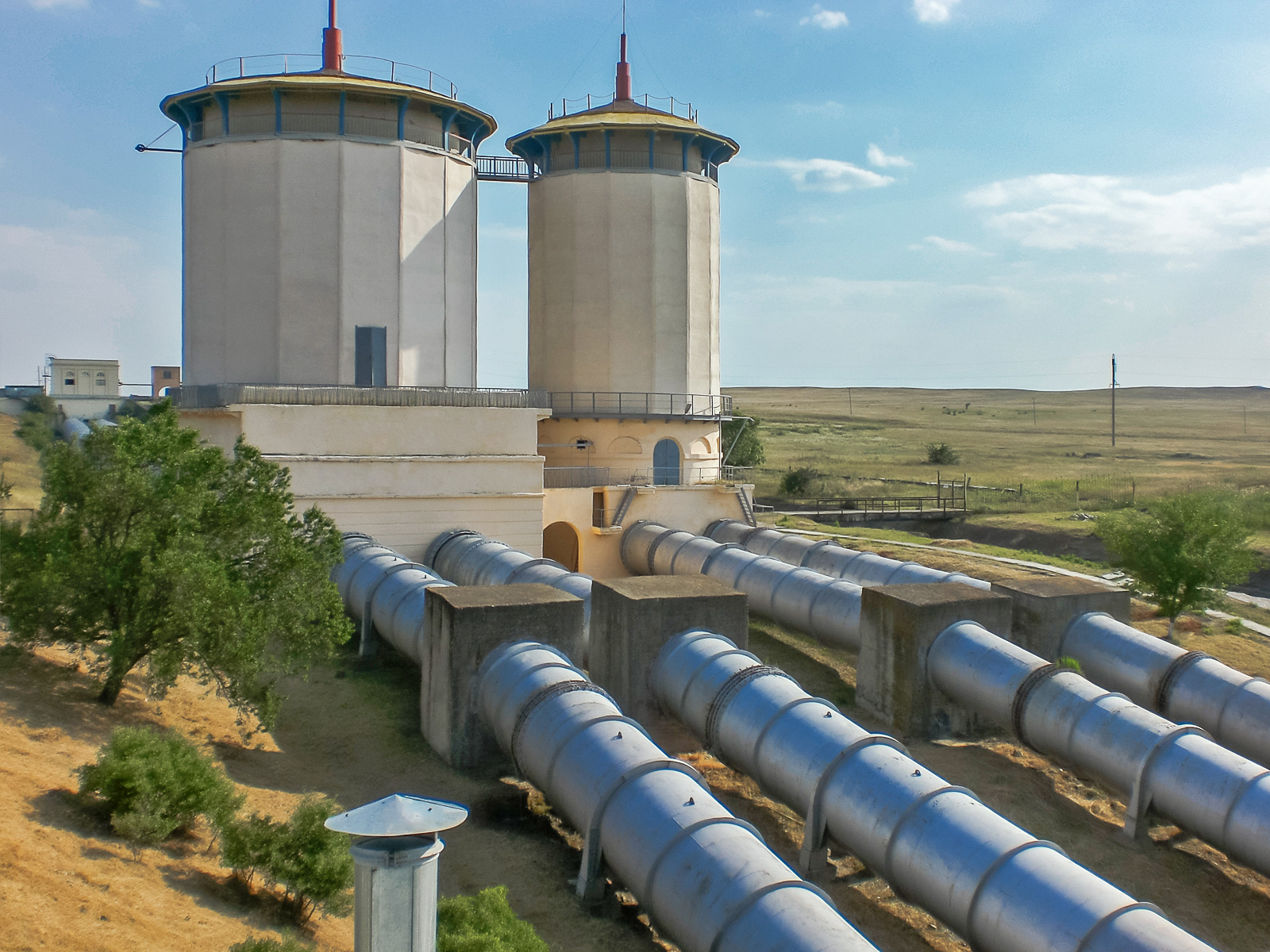

По водоводам вода попадает в уравнительные башни. Они защищают гидроагрегаты электростанции от гидравлических ударов, принимая на себя всю их силу. Мы обновили внутренние технические помещения, фасад и кровлю башен.

44-sges-remont-p-07

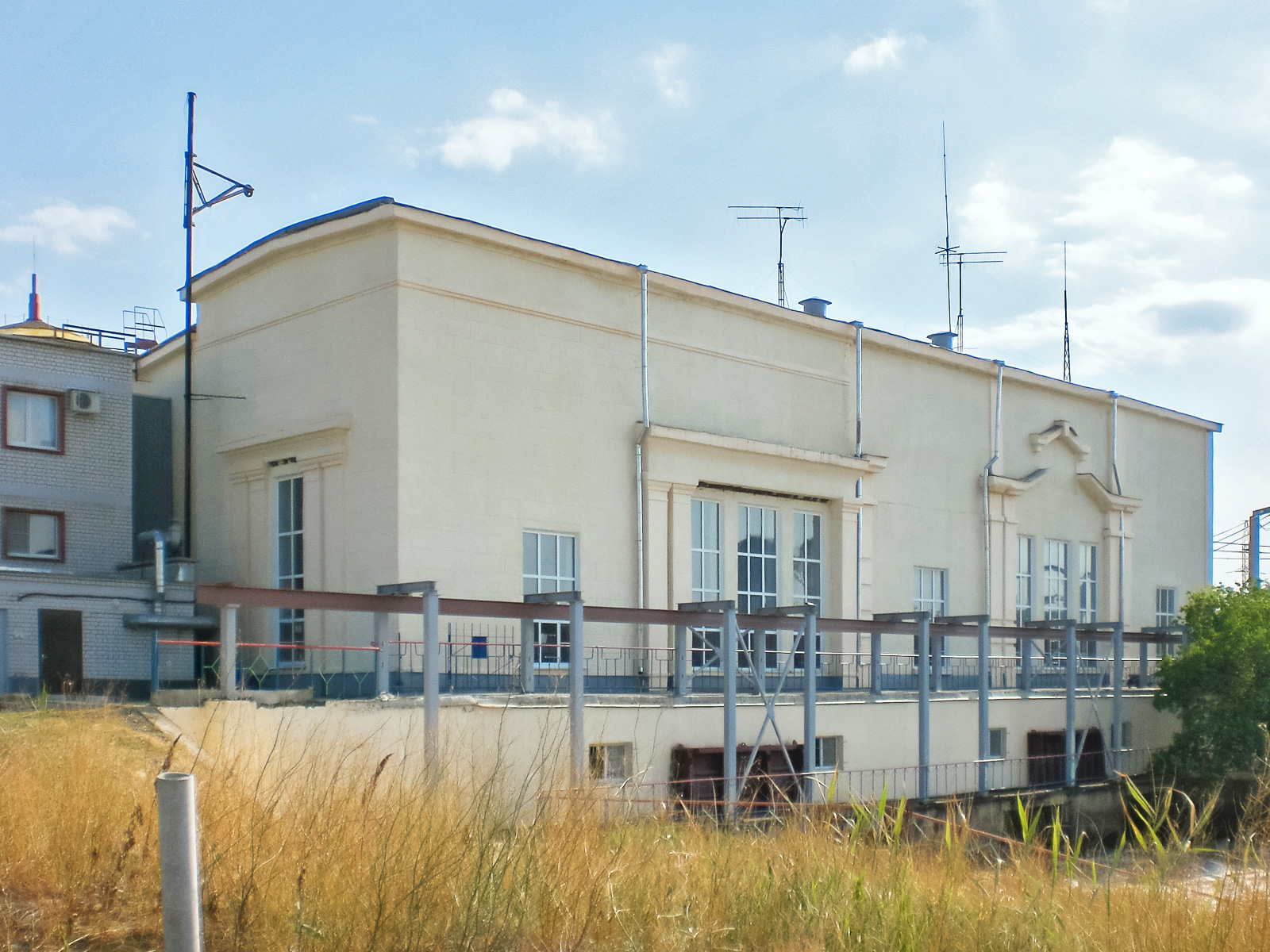

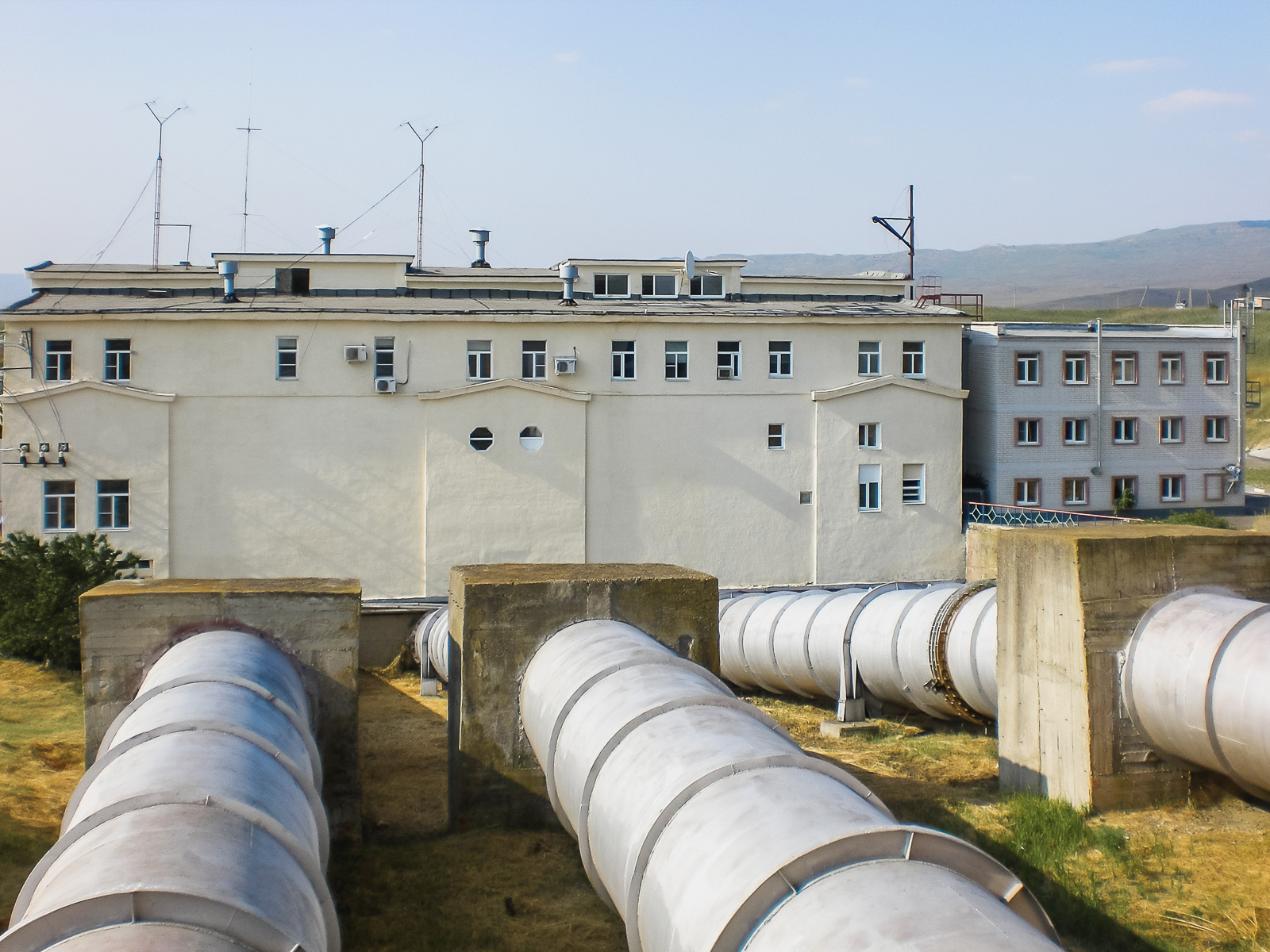

Пройдя сквозь башни и обретя в них необходимый для получения электроэнергии напор, вода устремляется к зданию ГЭС.

44-sges-remont-p-08
44-sges-remont-p-09

Здесь потоки воды попадают на пропеллеры гидроагрегатов, раскручивают их, что приводит к выработке электроэнергии. Далее уже электрические, а не водяные потоки направляются к открытому распределительному устройству (ОРУ) и из него попадают в электрочайник, с помощью которого человек 21 века заваривает себе утренний кофеек, не задаваясь вопросом, откуда в розетке взялось электричество.
